מצב שירות
רמת טמפרטורה: מים קרים 30 מעלות, מים חמים יכולים להיות מותאם אישית 0-90 מעלות
דירוג לחץ: MAP10
דירוג אובדן לחץ: AP63
רמת רגישות לזרימה במעלה הזרם: U10
רמת רגישות זרימה במורד הזרם: D5
מאפיינים מבניים ועקרונות עבודה
לאחר שהמים זורמים לתוך מד המים, הם נכנסים למנגנון המדידה דרך חור הכניסה התחתון של בית האימפלר, ומניע את סיבוב האימפלר. לאחר מכן המים יוצאים דרך חור היציאה העליון של בית האימפלר. מהירות האימפלר עומדת ביחס ישר לקצב הזרימה של המים. סיבוב האימפלר מועבר למנגנון המחוון באמצעות הילוך הפחתה, המתעד את כמות המים הכוללת שעברה במונה. המונה של מד מים זה שקוע במים הנמדדים, המכונה מד מים מסוג בורג אופקי-. יחידת המידה הבסיסית עבור מד מים זה היא M3.
לִשְׁפּוֹך:
חיבור התאמה יצוין לפי GB/T17241.6-2008PN10 כאשר מפרטים מיוחדים יוזמנו.
גודל, משקל ופרמטרים עיקריים כפופים לדרישות המוצר וההזמנה הפיזיים.
פרמטרים טכניים עיקריים
|
קוטר נומינלי (מ"מ) |
מחלקה של דיוק |
זרימת עומס ש |
זרימה נפוצה Q₃ |
זרימת גבול Q₂ |
זרימה מינימלית Q₁ |
|
m³/h |
|||||
|
LXL-DN80E |
רמה 2 |
78.75 |
63.00 |
4.00 |
2.520 |
|
LXL-DN100E |
רמה 2 |
125.00 |
100.00 |
6.40 |
4.00 |
|
LXL-DN125E |
רמה 2 |
200.00 |
160.00 |
10.00 |
8.00 |
|
LXL-DN150E |
רמה 2 |
312.50 |
250.00 |
16.00 |
10.00 |
|
LXL-DN200E |
רמה 2 |
500.00 |
400.00 |
25.60 |
16.00 |
|
LXL-DN250E |
רמה 2 |
787.00 |
630.00 |
102.00 |
25.20 |
|
LXL-DN300E |
רמה 2 |
1250.00 |
1000.00 |
160.00 |
40.00 |
מידות גוף שולחן חיצוניות
|
קליבר נומינלי (מ"מ) |
אורך כולל של מד מים L (מ"מ) |
מצב נוכח |
|
LXL-DN80E |
225 |
חיבור אוגן |
|
LXL-DN100E |
250 |
חיבור אוגן |
|
LXL-DN125E |
250 |
חיבור אוגן |
|
LXL-DN150E |
300 |
חיבור אוגן |
|
LXL-DN200E |
350 |
חיבור אוגן |
|
LXL-DN250E |
400 |
חיבור אוגן |
|
LXL-DN300E |
450 |
חיבור אוגן |

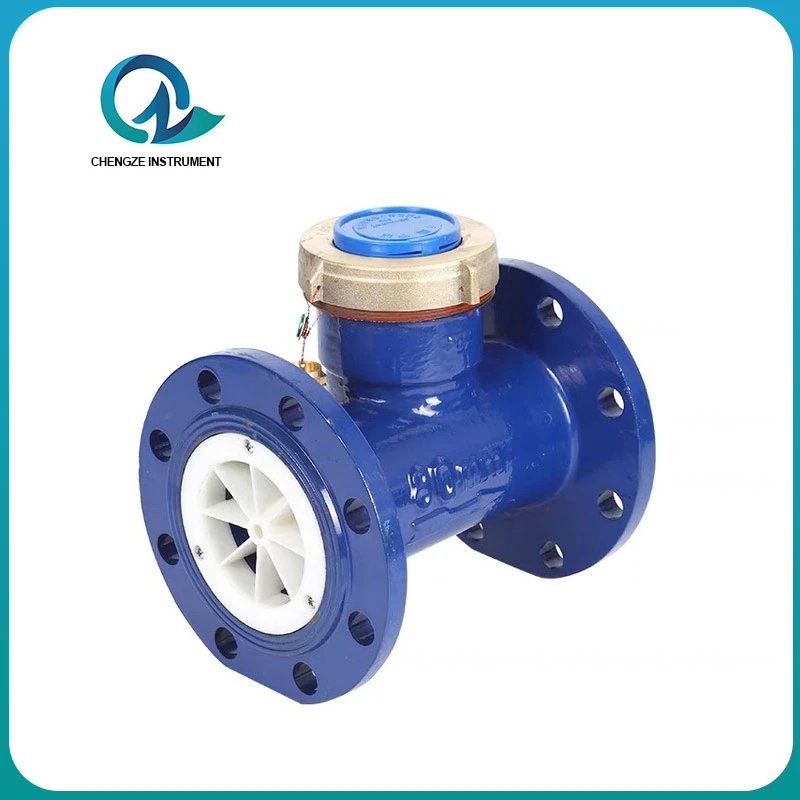

צריך למדוד זרימת מים עצומה עבור עיר, מפעל או חווה? הכירו את מד המים המדחף האופקי - המומחה-לגבוה נפח!
כאשר אתגרי ניהול המים שלך כוללים העברת כמויות עצומות של מים דרך צינורות- גדולים בקוטר, אתה צריך מד שנבנה עבור העבודה. חשבו על רשתות מים עירוניות, מערכות קירור תעשייתיות או השקיה חקלאית בקנה מידה גדול-. עבור יישומים כבדים- אלו, המד מים מדחף אופקיהיא הבחירה המוכחת והיעילה.
עקרון העבודה שלו פשוט ועם זאת חזק. מדחף, המותקן אופקית בצינור, מסתובב ביחס ישר לזרימת המים. הפשוט הזהעיצוב מכנייעיל במיוחד למדידהזרימת מים בנפח- גבוהעם יוצא דופןדיוק-לטווח ארוך. העיצוב היעיל שלו יוצר התנגדות נמוכה, כלומר מינימליתאובדן לחץ– גורם קריטי לשמירה על יעילות המערכת וחיסכון בעלויות השאיבה.
מונים אלה בנויים לעמידות, בנויים מחומרים חזקים כדי לעמוד בפעולה מתמשכת. זה מתורגם לחיי שירות אמינים עם תחזוקה מינימלית, מה שהופך אותו ל-פתרון-חסכוני למדידת מים-בקנה מידה גדול.
עבור מהנדסים ומנהלים באספקת מים עירונית, מפעלי תעשייה ופרויקטי השקיה גדולים, מד המדחף האופקי מציע פתרון מהימן עבורחיוב מדויק של מים בתפזורתוניהול משאבים. זה סוס העבודה שאתה יכול לסמוך עליו עבור משימות מדידת הזרימה התובעניות ביותר שלך.
בחר את המד בנוי לקנה מידה. הבטח מדידה מדויקת ויעילה של-זרימות נפח גבוהות עם מד מים מדחף אופקי.
